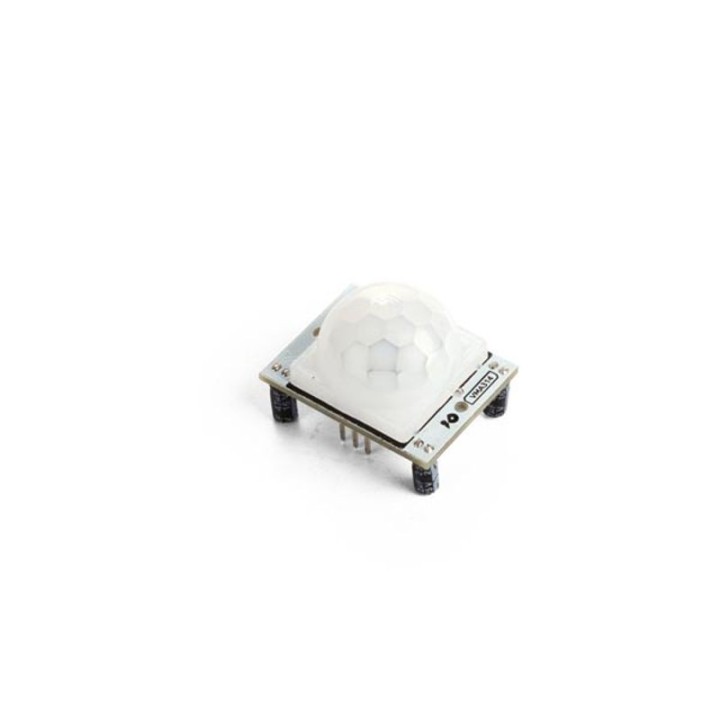

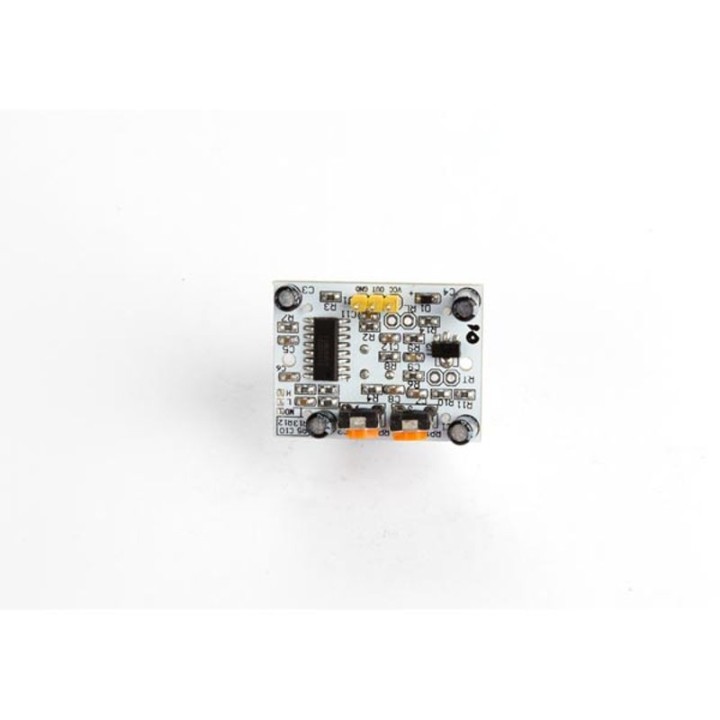

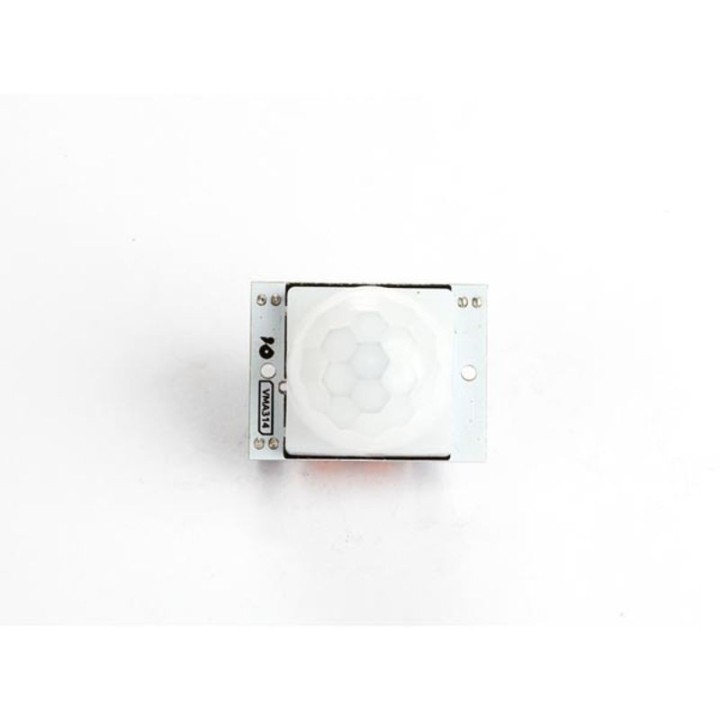

Sensor de movimiento PIR

¿Qué es un sensor PIR?

Es un sensor electrónico que utiliza la luz infrarroja irradiada por los objetos que se encuentran en su campo de visión. Este sensor cuenta con tres terminales, uno de ellos se utiliza para la alimentación de 5 volts, otro de ellos es para tierra y el última es la salida de detección de movimiento. Este sensor da de salida una señal digital, esto significa que solo maneja dos voltajes o niveles lógicos.

¿Qué podemos hacer con un sensor PIR?

Sistema de detección de la presencia de personas o animales en movimiento en un área dada. Es la base de cualquier sistema de detección de intrusos, pero también se usan mucho en las escaleras comunitarias o aseos públicos para encender la luz en cuanto detecta el movimiento.

¿Cómo funciona?

Todos los seres vivos desprenden calor y lo mismo ocurre con los automóviles y cualquier otra maquinaria, y ese calor se emite en forma de radiación infrarroja que podemos detectar con los dispositivos adecuados, como los sensores PIR.

Estos sensores permiten detectar la presencia por medio de radiación infrarroja de personas, animales y objetos que emitan calor. Los módulos PIR (“Pyroelectric Infrared” ó “Passive Infrared”) son de bajo costo y pequeños.

Especificaciones:

• voltaje: 5 VDC
• conexión: 3 pin: GND, VCC and OUT
• ajustes: sensibilidad y temporización (con potenciómetro de ajuste)
• temporización de activación: de 3 a 200 s
• nivel de salida: high = 3 V, Low = 0 V
• max. sensor distance: 7 m
• temperatura de funcionamiento: de -15 °C a +70 °C
• ángulo de detección : 120 °
• dimensiones: 32 x 24 x 25 mm

Documentación:

• Datasheet - sensor PIR
