• Módulo Led RGB KY-009 para Arduino
  • Módulo Led RGB KY-009 para Arduino

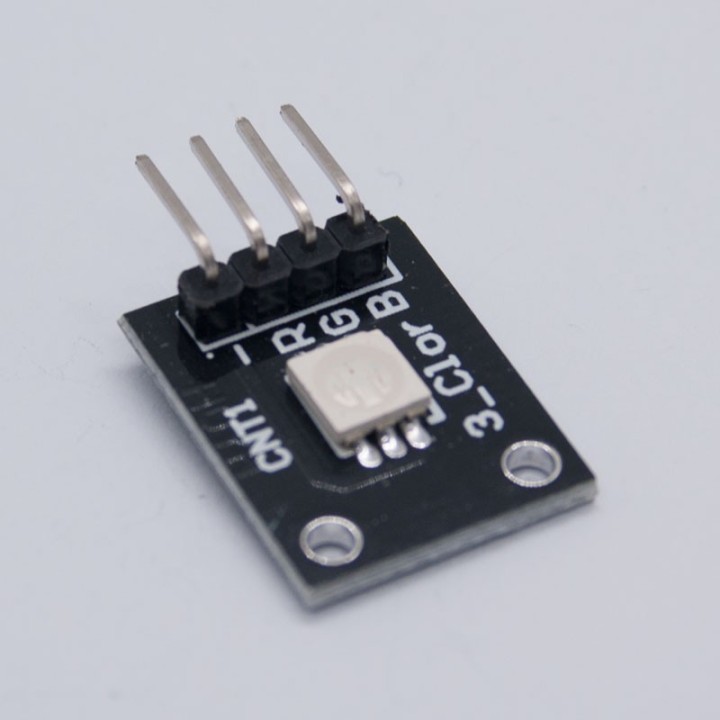

Sensor Led RGB Módulo KY-009

Referencia: KY-009
1,40 €
IVA incluido

El módulo LED KY-009 RGB Full Color emite una gama de colores al mezclar luz roja, verde y azul. Los colores se pueden ajustar usando PWM.

Compatible con plataformas electrónicas populares como Arduino, Raspberry Pi y ESP32.



Pago seguro Garantía de compra segura



Envío gratis Por compras superiores a 120,00 €

Utilizamos cookies propias y de terceros para optimizar tu visita. No utilizamos cookies para recoger información de carácter personal. Más información
Aceptar

Nuestra política de privacidad

Nuestra Política de Privacidad explica nuestros principios en cuanto a la recopilación, el procesamiento y el almacenamiento de su información. Esta política explica específicamente cómo utilizamos las cookies, así como las opciones que tiene para controlarlas.

  • 1 ¿Qué son las cookies?

    Las cookies son pequeños fragmentos de datos almacenados en archivos de texto que se guardan en su ordenador u otro dispositivo al cargar sitios web en un navegador. Se utilizan ampliamente para recordarle a usted y sus preferencias, ya sea en una sola visita o en varias visitas repetidas.

  • 2 Cómo utilizamos las cookies

    Utilizamos cookies para diversos fines. Algunas son necesarias por razones técnicas; otras permiten una experiencia personalizada tanto para visitantes como para usuarios registrados; y otras permiten mostrar publicidad de redes de terceros seleccionadas.

  • 3 Control de cookies

    Los visitantes pueden desear restringir el uso de cookies o impedir su instalación por completo. Si desactiva las cookies, tenga en cuenta que algunas funciones de nuestro servicio podrían no funcionar correctamente.

  • 4 Información que recopilamos

    Solo recopilamos información sobre usted si tenemos un motivo para hacerlo, por ejemplo, para brindar nuestros servicios, comunicarnos con usted o mejorar nuestros servicios.

Nos comprometemos a mantener la confianza de los visitantes de nuestro sitio web. No recopilamos, vendemos, alquilamos ni intercambiamos listas de correo electrónico ni ningún otro dato con otras empresas. Consulte nuestra página de Política de Privacidad para obtener información detallada sobre cuándo y por qué recopilamos su información personal, cómo la usamos, las condiciones limitadas bajo las cuales podemos divulgarla a otros y cómo la mantenemos segura.

Podemos modificar la Política de Cookies y Privacidad ocasionalmente. Esta política entró en vigor el 24 de mayo de 2018.

Aceptar Rechazar cookies

¿Qué es Sensor Led RGB Módulo KY-009?

El Sensor Led RGB Módulo KY-009 es un Led SMD que tiene los 3 colores primarios (Azul, Verde, Rojo), los cuales, con la programación adecuada permiten generar más colores. El módulo KY-009 se pueden conectar a un Arduino, ESP8266 o microcontrolador.

¿Para qué es el KY-009?

Este módulo se utiliza para indicar estados, iluminar o simple decoración; ya que se puede controlar varios efectos de iluminación juntando los colores primarios.

Características del módulo KY-009

Consta de un LED SMD 5050 y 4 pines. Recomendado usar con resistencias para evitar que se quemen el LED.

  • Voltaje de Funcionamiento: 5 V
  • Corriente alimentación: 30mA a 60 mA DC
  • Consumo de energía: 90 mW
  • Temperatura de funcionamiento: -25 °C a 80 °C
  • Dimensiones: 18.5 mm x 15 mm
  • Peso: 2 g
  • Utiliza el 5050 SMD, LED de 3 colores con corriente máxima de 20 mA
  • Voltaje de alimentación: Rojo (1.8 V a 2.4 V), verde (2.8 V a 3.6 V) y Azul (2.8 V a 3.6 V)

Conexiones del KY-009 con Arduino

Conecte el pin rojo (R) al pin 9, el pin verde (G) al pin 10, el pin azul (B) al pin 11 y finalmente el pin de tierra (-) a GND.

Debe usar resistencias entre la placa y el Arduino para evitar que se queme el LED. Para el funcionamiento del KY-009 , es recomendable usar resistencias para no dañar con el tiempo el LED, se pueden usar resistencias de 330 Ω en cada uno de los pines de los led del KY o usar los siguientes valores sugeridos:

  • Azul (B) 120 Ω
  • Verde (G) 120 Ω
  • Rojo (R) 180 Ω
Conexión del módulo KY-009 con la placa Arduino

Codigo

El siguiente código de Arduino provoca varios colores cambiando el valor PWM en cada uno de los tres colores primarios.

int PinRojo = 11;
int PinAzul =10;
int PinVerde = 9;
int valor;
void setup() {
  pinMode(PinRojo, OUTPUT);
  pinMode(PinAzul, OUTPUT);
  pinMode(PinVerde, OUTPUT);
  Serial.begin(9600);
}
void loop(){
  for(valor = 255; valor > 0; valor--){
    analogWrite(PinRojo, valor);
    analogWrite(PinAzul, 255 - valor);
    analogWrite(PinVerde, 128 - valor);
    Serial.println(valor);
    delay(1);
  }
  for(valor = 0; valor < 255; valor++){
    analogWrite(PinRojo, valor);
    analogWrite(PinAzul, 255 - valor);
    analogWrite(PinVerde, 128 - valor);
    Serial.println(valor);
    delay(1);
  }
}

  • Referencia
    KY-009
