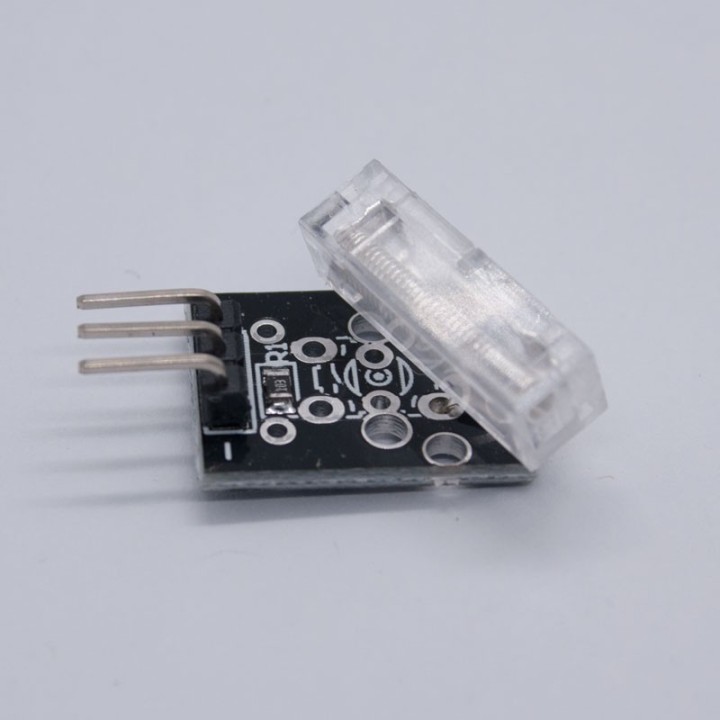

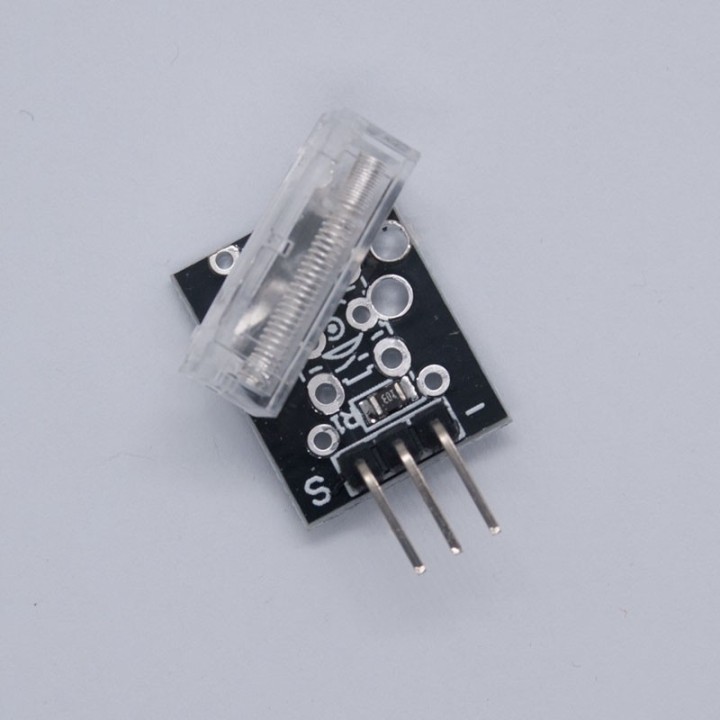

Módulo KY-031 Sensor de Impacto

Está elaborado con una resistencia pull-up de 10 k por lo cual al detectar el impacto funcionará como switch o interruptor, trabajando como contacto normalmente abierto y mandando un “1” lógico a través de su terminal de señal en el instante que recibe el contacto físico o impacto y permitiendo transformarla y adecuarla de manera que sea fácilmente percibida por una placa como Arduino u otro microcontrolador.

¿Cómo funciona el módulo KY-031?

El Sensor de Impacto KY-031 es un contacto normalmente abierto(NA), es decir, cuando está inactivo funciona como un dispositivo abierto y posteriormente cuando se interactúa con el módulo el interruptor se cierra, permitiendo a circulación eléctrica a través del sistema.

Características del módulo KY-031

Este módulo consta de un sensor con resorte, una resistencia de 10 kΩ y 3 pines. El resorte emite una señal alta cuando se detecta una vibración.

• Voltaje de alimentación: 3.3V a 5V
• Corriente: 10 mA
• Salida: Digital Binaria: 0 / 1 – ( 0 volts – 5 volts) respectivamente
• Dimensiones: 29mm x 17mm x 4 mm
• Peso: 4 gr

Diagrama de conexión:

Codigo:

El siguiente esquema encenderá el LED en el pin 13 de Arduino cuando el módulo detecte vibraciones causadas por golpes o golpecitos en el sensor.
