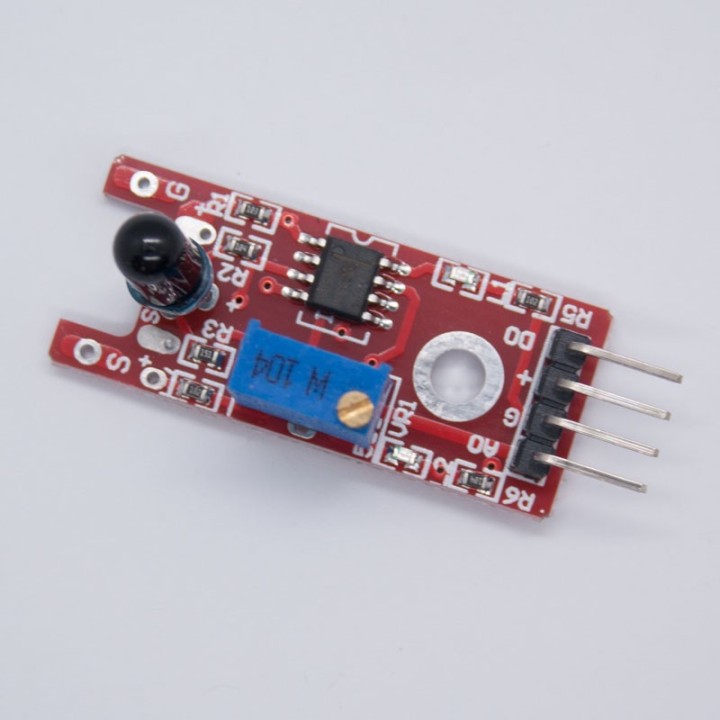

Sensor Ky-026 de 4 pines, sensor de llama, detector de temperatura infrarrojo

Referencia: KY-026
1,90 €
IVA incluido

El Módulo KY-026 es un Sensor de llama que por medio de un LED receptor infrarrojo detecta longitudes de onda de llama en un rango de 760nm a 1100nm. Las salidas de este sensor son digital y analógica e incluye un potenciometro para ajuste de la sensibilidad del sensor.



Pago seguro Garantía de compra segura



Envío gratis Por compras superiores a 120,00 €

Utilizamos cookies propias y de terceros para optimizar tu visita. No utilizamos cookies para recoger información de carácter personal. Más información
Aceptar

Nuestra política de privacidad

Nuestra Política de Privacidad explica nuestros principios en cuanto a la recopilación, el procesamiento y el almacenamiento de su información. Esta política explica específicamente cómo utilizamos las cookies, así como las opciones que tiene para controlarlas.

  • 1 ¿Qué son las cookies?

    Las cookies son pequeños fragmentos de datos almacenados en archivos de texto que se guardan en su ordenador u otro dispositivo al cargar sitios web en un navegador. Se utilizan ampliamente para recordarle a usted y sus preferencias, ya sea en una sola visita o en varias visitas repetidas.

  • 2 Cómo utilizamos las cookies

    Utilizamos cookies para diversos fines. Algunas son necesarias por razones técnicas; otras permiten una experiencia personalizada tanto para visitantes como para usuarios registrados; y otras permiten mostrar publicidad de redes de terceros seleccionadas.

  • 3 Control de cookies

    Los visitantes pueden desear restringir el uso de cookies o impedir su instalación por completo. Si desactiva las cookies, tenga en cuenta que algunas funciones de nuestro servicio podrían no funcionar correctamente.

  • 4 Información que recopilamos

    Solo recopilamos información sobre usted si tenemos un motivo para hacerlo, por ejemplo, para brindar nuestros servicios, comunicarnos con usted o mejorar nuestros servicios.

Nos comprometemos a mantener la confianza de los visitantes de nuestro sitio web. No recopilamos, vendemos, alquilamos ni intercambiamos listas de correo electrónico ni ningún otro dato con otras empresas. Consulte nuestra página de Política de Privacidad para obtener información detallada sobre cuándo y por qué recopilamos su información personal, cómo la usamos, las condiciones limitadas bajo las cuales podemos divulgarla a otros y cómo la mantenemos segura.

Podemos modificar la Política de Cookies y Privacidad ocasionalmente. Esta política entró en vigor el 24 de mayo de 2018.

Aceptar Rechazar cookies

¿Para qué sirve?

El módulo KY-026 Sensor de llama es útil para sistema de detección de incendios, como una medida de seguridad.

Características del módulo KY-026

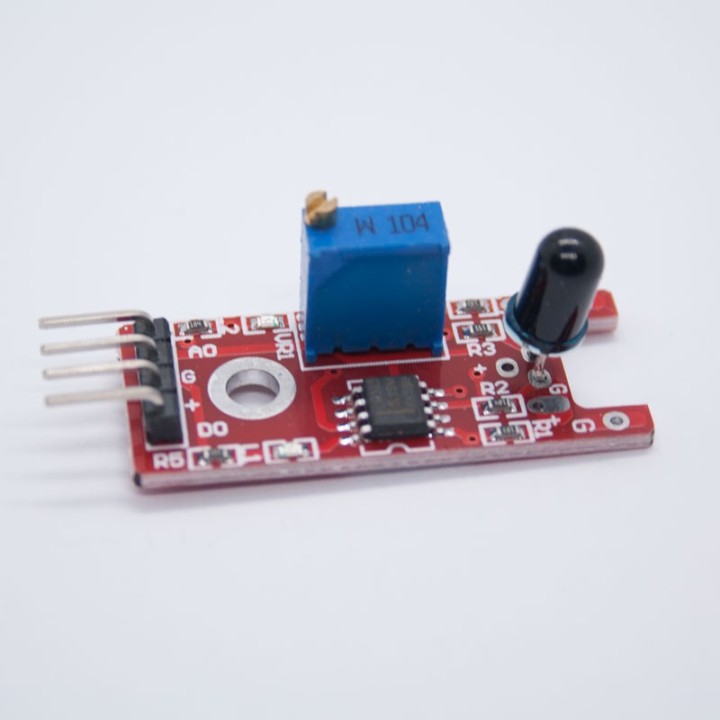

Este módulo consta de un LED receptor de infrarrojos de 5 mm, un comparador diferencial dual LM393, un potenciómetro de recorte de 3296 W, 6 resistencias, 2 LED indicadores y 4 pines. La placa cuenta con una salida analógica y una digital.

  • Voltaje de operación: 3.3 a 5.5 V
  • Corriente de Operación: 15 mA
  • Rango de detección: 760 nm a 1100 nm
  • Ángulo de detección: 60°
  • Tipo de salida: digital y analógica
  • Ajuste de sensibilidad: Si
  • Distancia de detección máxima: 1 metro (puede ser mayor, dependiendo de la magnitud de la llama)
  • Dimensiones: 15 mm x 36 mm

El sensor es especialmente sensitivo a la llama, pero puede reaccionar con la luz ordinaria

¿Cómo funciona el Sensor de llama?

El sensor de llama KY-026 está equipado con un fotodiodo que es sensible al rango espectral de luz creado por una llama abierta. El sensor de llama detecta longitudes de onda que van desde 760 nm hasta 1100 nm en el espectro infrarrojo. Después de detectar una llama, la línea de salida digital (DO) se volverá ALTA. La salida analógica (AO) proporcionará una medición directa de la lectura.

No se recomienda que este dispositivo entre en contacto con una llama, ya que es probable que el plástico se derrita o se queme. El sensor de llama debe mantenerse a una distancia razonable de la fuente de llama.

Para probar el módulo conectamos el sensor a Arduino como en la siguiente imagen:

Conexión de Arduino con el módulo KY-026

Código para probarlo

En este código de Arduino, leeremos los valores digitales y analógicas en el KY-026, usaremos un encendedor o una vela para interactuar con el módulo sensor de llama. El pin digital enviará una señal ALTA cuando el sensor detecte fuego, encendiendo el LED en el Arduino (pin 13). Gire el potenciómetro en sentido horario para aumentar el umbral de detección y en sentido antihorario para disminuirlo.

int led = 13; // LED de la placa arduino
int digitalPin = 2; // Pin digital del módulo
int analogPin = A0; // Pin analógico del módulo
int digitalVal; // valor digital
int analogVal; // valor analógico
void setup(){
  pinMode(led, OUTPUT);
  pinMode(digitalPin, INPUT);
  Serial.begin(9600);
}
void loop(){
  // lectura del pin digital
  digitalVal = digitalRead(digitalPin);
  if(digitalVal == HIGH){ // si hay llama
    digitalWrite(led, HIGH); // encender LED
  }else{
    digitalWrite(led, LOW); // apagar LED
  }
  // lectura del pin analogico
  analogVal = analogRead(analogPin);
  Serial.println(analogVal); // mostrar el valor por el monitor serial
  delay(100);
}

Tutorial:

  • Referencia
    KY-026
