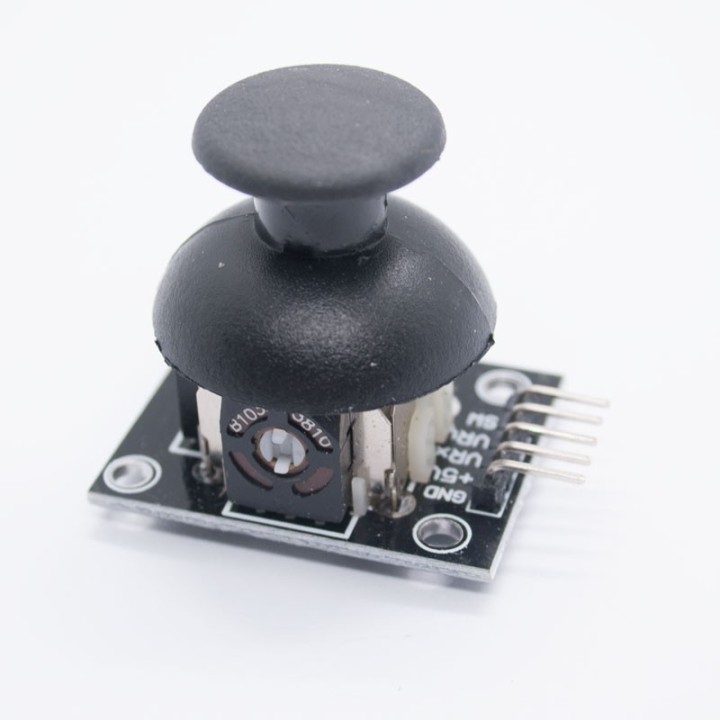

Joystick con pulsador, modulo KY-023

Referencia: KY-023
2,50 €
IVA incluido

El Módulo KY-023 Sensor JoyStick es un dispositivo electromecánico consta de dos potenciómetros en un ángulo de 90 grados, se requiere de 2 pines analógicos para realizar la interfaz con cualquier tarjeta de desarrollo: Arduino, ESP32, ESP8266, etc.

El módulo de joystick de doble eje KY-032 utiliza un potenciómetro biaxial para controlar los ejes X e Y. Cuando se presiona hacia abajo, activa un interruptor. Basado en el joystick del controlador de PS2, se usa para controlar una amplia gama de proyectos, desde vehículos RC hasta LED de colores.

Compatible con muchas plataformas electrónicas populares como Arduino, Raspberry Pi, ESP32 y otras.



Pago seguro Garantía de compra segura



Envío gratis Por compras superiores a 120,00 €

Utilizamos cookies propias y de terceros para optimizar tu visita. No utilizamos cookies para recoger información de carácter personal. Más información
Aceptar

Nuestra política de privacidad

Nuestra Política de Privacidad explica nuestros principios en cuanto a la recopilación, el procesamiento y el almacenamiento de su información. Esta política explica específicamente cómo utilizamos las cookies, así como las opciones que tiene para controlarlas.

  • 1 ¿Qué son las cookies?

    Las cookies son pequeños fragmentos de datos almacenados en archivos de texto que se guardan en su ordenador u otro dispositivo al cargar sitios web en un navegador. Se utilizan ampliamente para recordarle a usted y sus preferencias, ya sea en una sola visita o en varias visitas repetidas.

  • 2 Cómo utilizamos las cookies

    Utilizamos cookies para diversos fines. Algunas son necesarias por razones técnicas; otras permiten una experiencia personalizada tanto para visitantes como para usuarios registrados; y otras permiten mostrar publicidad de redes de terceros seleccionadas.

  • 3 Control de cookies

    Los visitantes pueden desear restringir el uso de cookies o impedir su instalación por completo. Si desactiva las cookies, tenga en cuenta que algunas funciones de nuestro servicio podrían no funcionar correctamente.

  • 4 Información que recopilamos

    Solo recopilamos información sobre usted si tenemos un motivo para hacerlo, por ejemplo, para brindar nuestros servicios, comunicarnos con usted o mejorar nuestros servicios.

Nos comprometemos a mantener la confianza de los visitantes de nuestro sitio web. No recopilamos, vendemos, alquilamos ni intercambiamos listas de correo electrónico ni ningún otro dato con otras empresas. Consulte nuestra página de Política de Privacidad para obtener información detallada sobre cuándo y por qué recopilamos su información personal, cómo la usamos, las condiciones limitadas bajo las cuales podemos divulgarla a otros y cómo la mantenemos segura.

Podemos modificar la Política de Cookies y Privacidad ocasionalmente. Esta política entró en vigor el 24 de mayo de 2018.

Aceptar Rechazar cookies

¿Qué es Módulo KY-023 Sensor JoyStick?

El Módulo KY-023 Sensor JoyStick es un dispositivo electromecánico consta de dos potenciómetros en un ángulo de 90 grados, lo que se requiere de 2 pines analógicos para realizar la interfaz con cualquier tarjeta de desarrollo: Arduino, ESP32, ESP8266, etc.

¿Para qué sirve?

Este elemento te permite controlar y manejar determinados aparatos electrónicos. Normalmente se utilizan para proyectos robóticos en el cual se necesitan para la movilidad analógica de las articulaciones de un brazo robótico. El Módulo Joystick, es más utilizado para proyectos de robótica y control de dispositivos RF(Radio Frecuencia)NRF24L01.

Características del módulo KY-023

Este módulo consta de dos potenciómetros de 10kΩ colocados perpendicularmente para controlar los ejes X e Y cambiando la resistencia con el movimiento del joystick. Un botón pulsador se activa cuando el joystick se empuja hacia abajo en el eje Z. Tiene 5 pines.

  • Módulo: JoyStick biaxial XY (KY-023)
  • Voltaje de alimentación: 3.3 V a 5V
  • Salida: Analógica(X,Y) y Digital(Z)
  • Número de potenciómetros: 2 de 10Kohm.
  • Pulsador central normalmente abierto.
  • Dimensiones: 40mm x 26mm x 32 mm
  • Peso: 14 g

Conexión del módulo KY-023 con Arduino

Usaremos un par de pines analógicos en el Arduino para leer los valores de los potenciómetros del joystick y un pin digital para leer los valores del interruptor.

Joystick con pulsador, modulo KY-023, conexión con Arduino

Código

El siguiente código de Arduino leerá continuamente los valores del botón y los potenciómetros del joystick.

Mover el joystick hacia arriba/abajo aumentará/disminuirá los valores de X y mover el joystick hacia la izquierda/derecha aumentará/disminuirá los valores de Y, estos valores oscilan entre 0 y 1023. Empuje el joystick hacia abajo para activar el botón del eje Z.

int value = 0;
void setup(){
  //pinMode(A0, INPUT);
  //pinMode(A1, INPUT);
  pinMode(7, INPUT_PULLUP);
  Serial.begin(9600);
}
void loop(){
  value = analogRead(A0);
  Serial.print("X:");
  Serial.print(value, DEC);
  value = analogRead(A1);
  Serial.print(" | Y:");
  Serial.print(value, DEC);
  value = digitalRead(7);
  Serial.print(" | Button:");
  Serial.println(value, DEC);
  delay(100);
}

  • Referencia
    KY-023
