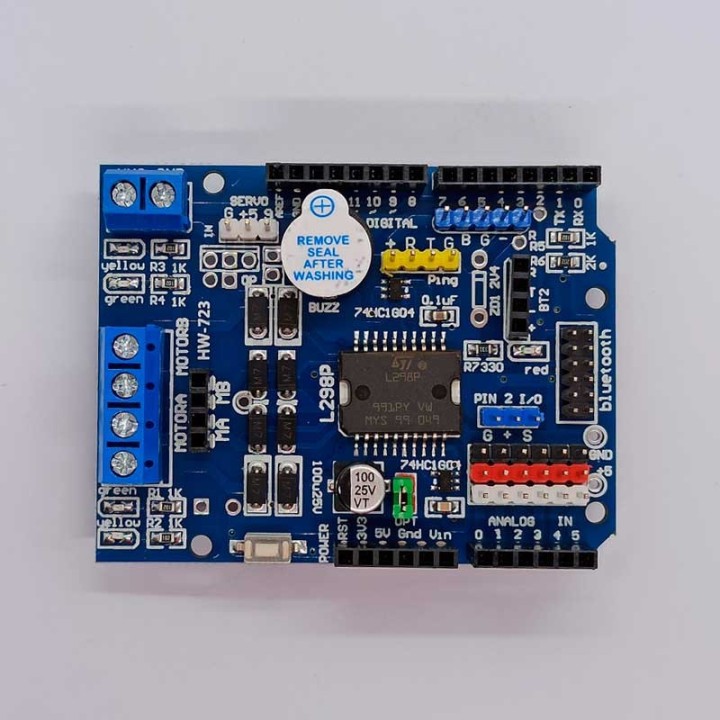

L298P Motor Shield DC Motor Drive Module, placa de expansión
El módulo L298P Motor Shield DC Motor Drive es un módulo de control de motores que se conecta a una placa Arduino y permite controlar hasta dos motores de corriente continua (DC) o un motor paso a paso bipolar. Este módulo utiliza el chip L298P, que es un controlador de puente H de alta potencia que puede manejar corrientes de hasta 2A por canal.
Pago seguro Garantía de compra segura
Envío gratis Por compras superiores a 120,00 €
Nuestra política de privacidad
Nuestra Política de Privacidad explica nuestros principios en cuanto a la recopilación, el procesamiento y el almacenamiento de su información. Esta política explica específicamente cómo utilizamos las cookies, así como las opciones que tiene para controlarlas.
-
1 ¿Qué son las cookies?
Las cookies son pequeños fragmentos de datos almacenados en archivos de texto que se guardan en su ordenador u otro dispositivo al cargar sitios web en un navegador. Se utilizan ampliamente para recordarle a usted y sus preferencias, ya sea en una sola visita o en varias visitas repetidas.
-
2 Cómo utilizamos las cookies
Utilizamos cookies para diversos fines. Algunas son necesarias por razones técnicas; otras permiten una experiencia personalizada tanto para visitantes como para usuarios registrados; y otras permiten mostrar publicidad de redes de terceros seleccionadas.
-
3 Control de cookies
Los visitantes pueden desear restringir el uso de cookies o impedir su instalación por completo. Si desactiva las cookies, tenga en cuenta que algunas funciones de nuestro servicio podrían no funcionar correctamente.
-
4 Información que recopilamos
Solo recopilamos información sobre usted si tenemos un motivo para hacerlo, por ejemplo, para brindar nuestros servicios, comunicarnos con usted o mejorar nuestros servicios.
Nos comprometemos a mantener la confianza de los visitantes de nuestro sitio web. No recopilamos, vendemos, alquilamos ni intercambiamos listas de correo electrónico ni ningún otro dato con otras empresas. Consulte nuestra página de Política de Privacidad para obtener información detallada sobre cuándo y por qué recopilamos su información personal, cómo la usamos, las condiciones limitadas bajo las cuales podemos divulgarla a otros y cómo la mantenemos segura.
Podemos modificar la Política de Cookies y Privacidad ocasionalmente. Esta política entró en vigor el 24 de mayo de 2018.
Especificaciones:
- 1 paso lógico del voltaje de entrada VD: 5 VDC
- Control del voltaje de entrada VS y de manejo por modulación de anchura de pulso:
- Entrada VIN: 6 - 12 VDC
- Entrada PWRIN: 4.8 - 35 VDC
- Paso lógico de la corriente de manejo: Iss < 36m A
- Manejo de la corriente de funcionamiento: Io < 2 A
- Disipación de potencia máxima 25W (T=75°C)
- Entrada de la señal de control:
- Nivel de voltaje alto: 2.3V
- Nivel de voltaje bajo: -0.3V
- Interfaz material (Hardware): terminal de pines 5.00 mm
- Clip de cinturón y puede ser controlado a través de la señal de acceso de la fila delantera
- Tipo de controlador: L298 controlador de puente H de doble potencia
- Pines D1-D7: motor de accionamiento directo
- Compatible con el control de velocidad del motor en modo PWM/PLL
- Compatible Arduino UNO R3
- Temperatura de funcionamiento: -25 - 130°C
- Dimensiones: 68 * 53 mm
El L298P Motor Shield DC Motor Drive proporciona protección contra polaridad inversa y sobrecalentamiento, y utiliza diodos de protección de retroalimentación de corriente libre (diodos flyback) para proteger los circuitos integrados del módulo contra picos de voltaje.
Este módulo también tiene una interfaz de control de velocidad para los motores, lo que permite variar la velocidad de los motores en función de la señal de entrada.
El L298P Motor Shield DC Motor Drive se utiliza comúnmente en proyectos de robótica, vehículos controlados por radio, sistemas de automatización y otros proyectos que requieren el control de motores de corriente continua o motores paso a paso bipolares.
El módulo L298P Motor Shield DC Motor Drive es un módulo de control de motores que se conecta a una placa Arduino y permite controlar hasta dos motores de corriente continua o un motor paso a paso bipolar. Proporciona protección contra polaridad inversa y sobrecalentamiento, y es útil en proyectos de robótica, vehículos controlados por radio, sistemas de automatización y otros proyectos que requieren el control de motores.
-
ReferenciaJE-YXC096
