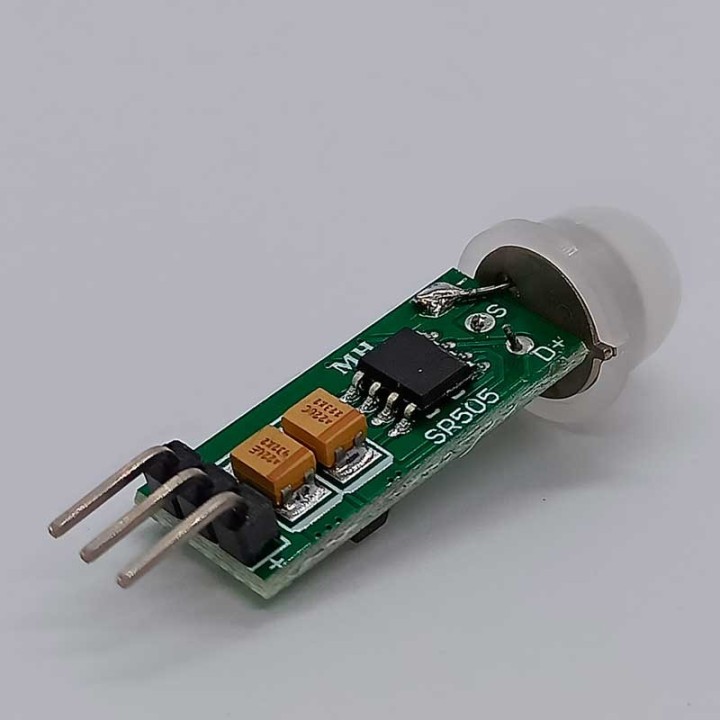

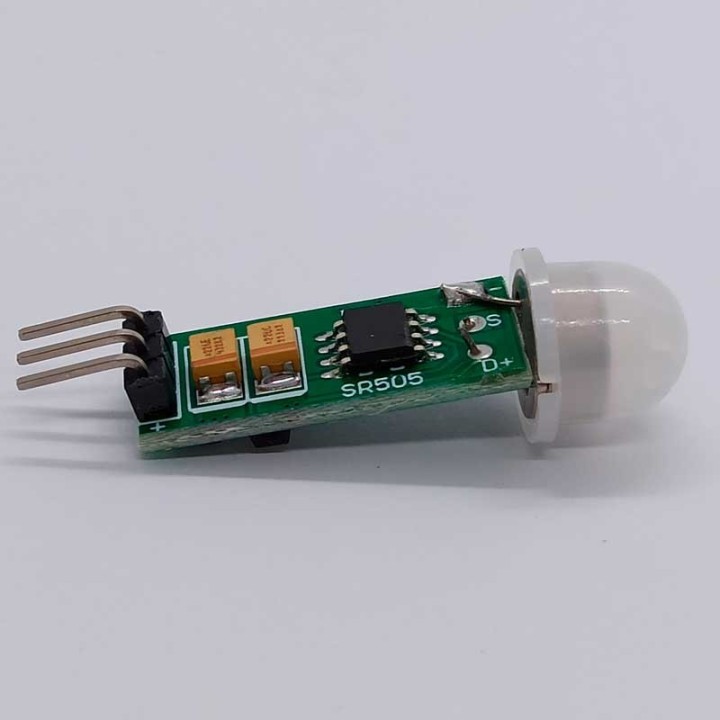

HC-SR505 Mini, sensor de movimiento, PIR infrarrojo

Especificaciones:

• Rango de tensión de funcionamiento: CC 4,5-20 V
• Corriente estática: <60 uA
• Nivel de salida: alto 3,3 v / bajo 0 v
• Disparador: disparador repetible (predeterminado)
• Tiempo de retardo: predeterminado 8S + -30% (se puede personalizar el rango de algunas décimas-décimas de minutos)
• Ángulo de inducción: ángulo de cono <100 grados
• Distancia de inducción: 3 metros
• Temperatura de trabajo: -20 - +80 grados
• Dimensiones de la lente del sensor: diámetro: 10 mm (predeterminado)
• Inducción automática: para ingresar al rango de detección de la salida es alto, las personas dejan el rango del sensor automáticamente retrasando alto, salida baja.
• Tamaño ultrapequeño.
• Disparador repetible: la salida del sensor es alta, el período de demora, si hay actividad humana en su rango de detección, la salida permanecerá alta hasta que las personas se vayan después de la demora variable alta LOW (el módulo de sensor extendido automáticamente detecta el cuerpo humano después de cada actividad un período de retraso, y la última vez que un evento es el punto de inicio del tiempo de retraso).
• Amplio rango de voltaje operativo: el voltaje operativo predeterminado DC4.5V-20V.
• Salida de señal alta: fácil acoplamiento y todo tipo de circuitos.
• Dimensiones de PCB: 10 x 23 mm

La salida del HC-SR505 Mini es una señal digital que se activa cuando el sensor detecta movimiento en su área de cobertura. Esta señal digital puede ser leída por un microcontrolador para activar diferentes acciones, como encender una luz, activar una alarma, entre otros.

El HC-SR505 Mini es fácil de usar y su tamaño compacto lo hace ideal para proyectos en los que se requiere un sensor de movimiento discreto y de bajo consumo de energía. Algunos ejemplos de aplicaciones donde se puede utilizar el HC-SR505 Mini incluyen sistemas de seguridad, control de iluminación, automatización de puertas, entre otros.
