• Modulo KY-029 Sensor 3mm Led Bicolor Cátodo Común
  • Modulo KY-029 Sensor 3mm Led Bicolor Cátodo Común

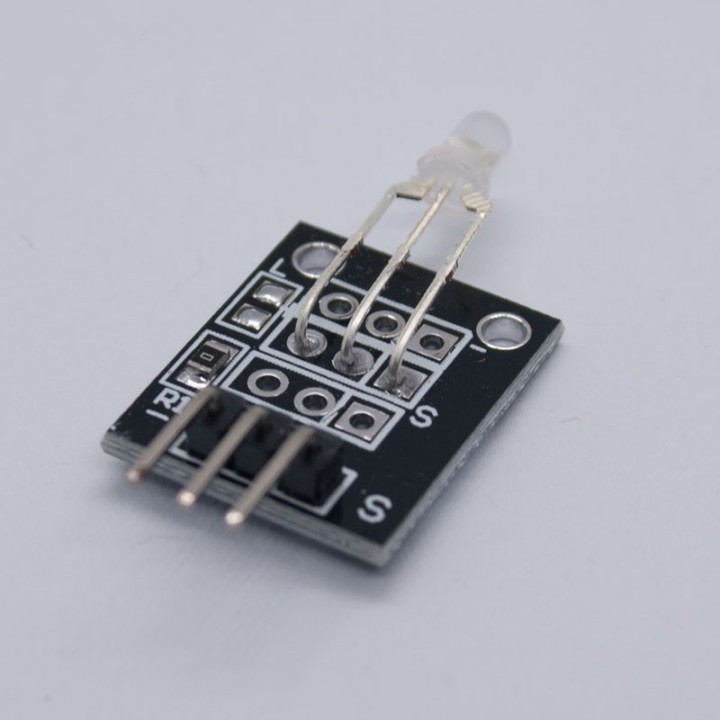

Módulo KY-029 Sensor 3mm Led Bicolor Cátodo Común

Referencia: KY-029
2,49 €
IVA incluido

El módulo LED de dos colores KY-029 emite luz roja y verde. Puede ajustar la intensidad de cada color usando PWM.

Compatible con muchas plataformas electrónicas como Arduino, Raspberry Pi, ESP32 y otras.

Este módulo es similar al KY-011 .



Pago seguro Garantía de compra segura



Envío gratis Por compras superiores a 120,00 €

Utilizamos cookies propias y de terceros para optimizar tu visita. No utilizamos cookies para recoger información de carácter personal. Más información
Aceptar

Nuestra política de privacidad

Nuestra Política de Privacidad explica nuestros principios en cuanto a la recopilación, el procesamiento y el almacenamiento de su información. Esta política explica específicamente cómo utilizamos las cookies, así como las opciones que tiene para controlarlas.

  • 1 ¿Qué son las cookies?

    Las cookies son pequeños fragmentos de datos almacenados en archivos de texto que se guardan en su ordenador u otro dispositivo al cargar sitios web en un navegador. Se utilizan ampliamente para recordarle a usted y sus preferencias, ya sea en una sola visita o en varias visitas repetidas.

  • 2 Cómo utilizamos las cookies

    Utilizamos cookies para diversos fines. Algunas son necesarias por razones técnicas; otras permiten una experiencia personalizada tanto para visitantes como para usuarios registrados; y otras permiten mostrar publicidad de redes de terceros seleccionadas.

  • 3 Control de cookies

    Los visitantes pueden desear restringir el uso de cookies o impedir su instalación por completo. Si desactiva las cookies, tenga en cuenta que algunas funciones de nuestro servicio podrían no funcionar correctamente.

  • 4 Información que recopilamos

    Solo recopilamos información sobre usted si tenemos un motivo para hacerlo, por ejemplo, para brindar nuestros servicios, comunicarnos con usted o mejorar nuestros servicios.

Nos comprometemos a mantener la confianza de los visitantes de nuestro sitio web. No recopilamos, vendemos, alquilamos ni intercambiamos listas de correo electrónico ni ningún otro dato con otras empresas. Consulte nuestra página de Política de Privacidad para obtener información detallada sobre cuándo y por qué recopilamos su información personal, cómo la usamos, las condiciones limitadas bajo las cuales podemos divulgarla a otros y cómo la mantenemos segura.

Podemos modificar la Política de Cookies y Privacidad ocasionalmente. Esta política entró en vigor el 24 de mayo de 2018.

Aceptar Rechazar cookies

¿Qué es el módulo KY-029?

El módulo Led Bicolor KY-029 es diodo cátodo común difuso con la capacidad de emitir luz verde o roja, este ajuste puedes realizarlo por medio de PWM. Es recomendable usar en los pines de los leds resistencias de 330 o 220 ohm, para evitar el pronto deterioro.

¿Para qué sirve?

El KY-029 Led Bicolor son ampliamente utilizados en diccionario electrónico, PDA, MP3, auriculares, cámaras digitales, VCD, DVD, audio para el automóvil, comunicaciones, computadoras, cargadores, amplificadores de potencia, instrumentación, regalos, juguetes electrónicos, teléfonos móviles, y muchos otros campos. En otros términos, se utilizan como indicadores luminosos, qué los pueden indicar la activación o desactivación de algún dispositivo electrónico.

Características del módulo KY-029

Este módulo consta de un LED rojo/verde de cátodo común de 5 mm, una resistencia de 0 Ω y 3 pines. Utilice este módulo con resistencias para evitar que el LED se queme cuando trabaje durante largos períodos de tiempo.

  • Voltaje de alimentación:
  • Verde: (2.3 – 2.6 Volts)
  • Rojo: (1.9 – 2.2 Volts)
  • Consumo de corriente: 20 mA
  • Tipo de Salida: Digital
  • Tipo de diodo: Difusión
  • Color: Verde +
  • Rojo Longitud de onda: 571nm a 625 nm
  • Diámetro: 3 mm
  • La intensidad luminosa (MCD): 20 – 40; 60 – 80
  • Dimensiones: 30mm x 15mm x 13 mm
  • Peso: 1.5 g

NOTA: Requiere resistencias de 330 ó 220 ohm.

Diagrama de conexión

Usaremos un par de resistencias de 220Ω para limitar la corriente del Arduino y evitar que se queme el LED.

Diagrama de conexión del módulo KY-029 con la placa Arduino

Código

El siguiente código de Arduino alternará gradualmente entre el color rojo y el verde.

int PinRojo = 11;
int PinVerde = 10;
int val;
void setup(){
  pinMode(PinRojo, OUTPUT);
  pinMode(PinVerde, OUTPUT);
  Serial.begin(9600);
}
void loop(){
  for(val = 255; val > 0; val--){
    analogWrite(PinRojo, val);
    analogWrite(PinVerde, 255 - val);
    delay(10);
  }
  Serial.println("Verde");
  delay(1000);
  for(val = 0; val < 255; val++){
    analogWrite(PinRojo, val);
    analogWrite(PinVerde, 255 - val);
    delay(10);
  }
  Serial.println("Rojo");
  delay(1000);
}

  • Referencia
    KY-029

Comentarios (0)

No hay reseñas de clientes en este momento.
