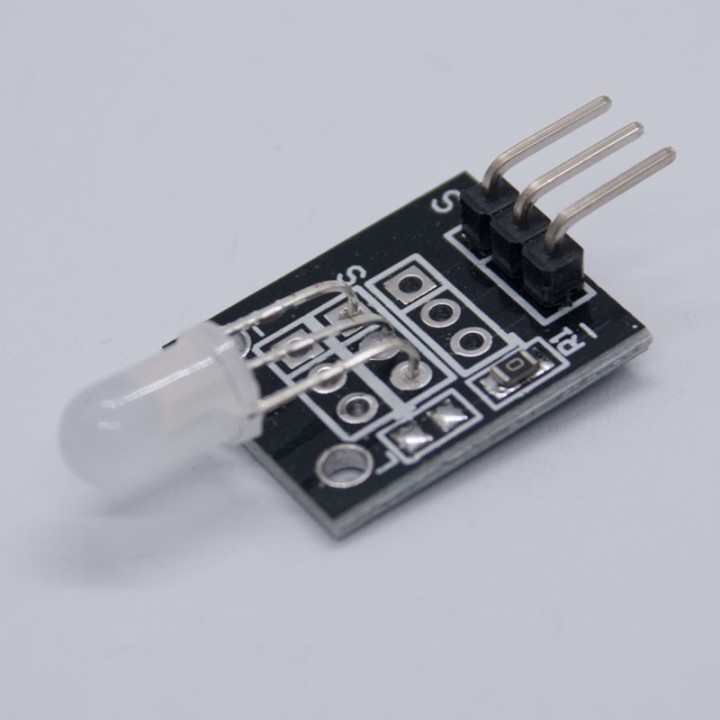

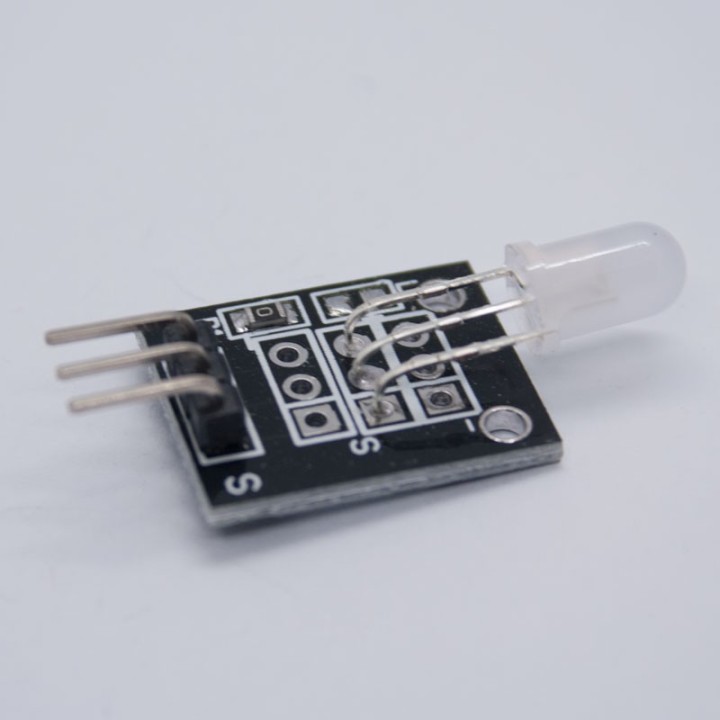

LED Bicolor Módulo KY-011

Referencia: KY-011
1,60 €
IVA incluido

El módulo LED de dos colores KY-011 emite luz roja y verde. Puede ajustar la intensidad de cada color usando pulsos de ancho modulado PWM.

Compatible con plataformas electrónicas populares como Arduino, Raspberry Pi, ESP32 y más. Este módulo es similar al KY-029.



Pago seguro Garantía de compra segura



Envío gratis Por compras superiores a 120,00 €

Utilizamos cookies propias y de terceros para optimizar tu visita. No utilizamos cookies para recoger información de carácter personal. Más información
Aceptar

Nuestra política de privacidad

Nuestra Política de Privacidad explica nuestros principios en cuanto a la recopilación, el procesamiento y el almacenamiento de su información. Esta política explica específicamente cómo utilizamos las cookies, así como las opciones que tiene para controlarlas.

  • 1 ¿Qué son las cookies?

    Las cookies son pequeños fragmentos de datos almacenados en archivos de texto que se guardan en su ordenador u otro dispositivo al cargar sitios web en un navegador. Se utilizan ampliamente para recordarle a usted y sus preferencias, ya sea en una sola visita o en varias visitas repetidas.

  • 2 Cómo utilizamos las cookies

    Utilizamos cookies para diversos fines. Algunas son necesarias por razones técnicas; otras permiten una experiencia personalizada tanto para visitantes como para usuarios registrados; y otras permiten mostrar publicidad de redes de terceros seleccionadas.

  • 3 Control de cookies

    Los visitantes pueden desear restringir el uso de cookies o impedir su instalación por completo. Si desactiva las cookies, tenga en cuenta que algunas funciones de nuestro servicio podrían no funcionar correctamente.

  • 4 Información que recopilamos

    Solo recopilamos información sobre usted si tenemos un motivo para hacerlo, por ejemplo, para brindar nuestros servicios, comunicarnos con usted o mejorar nuestros servicios.

Nos comprometemos a mantener la confianza de los visitantes de nuestro sitio web. No recopilamos, vendemos, alquilamos ni intercambiamos listas de correo electrónico ni ningún otro dato con otras empresas. Consulte nuestra página de Política de Privacidad para obtener información detallada sobre cuándo y por qué recopilamos su información personal, cómo la usamos, las condiciones limitadas bajo las cuales podemos divulgarla a otros y cómo la mantenemos segura.

Podemos modificar la Política de Cookies y Privacidad ocasionalmente. Esta política entró en vigor el 24 de mayo de 2018.

Aceptar Rechazar cookies

¿Qué es el LED Bicolor Módulo KY-011?

El LED Bicolor Módulo KY-011 consta de un LED cátodo común que esta conectado a LEDS que emite una luz roja y verde, se puede ajustar la intensidad de color usando pulsos de ancho modulado (PWM) y utilizando dos resistencias de 330 Ω para limitar el voltaje y evitar que se dañe el dispositivo.

¿Cómo utilizar el Módulo KY-011?

Esté modulo KY-011 LED bicolor lo puedes utilizar como luz indicadora en alguno de tus proyectos para mostrar Encendido (verde) y Apagado (rojo), o funcionamiento correcto e incorrecto. Es útil en aparatos como: MP3, cámaras digitales, audio para automóviles, comunicaciones, computadoras, cargadores, instrumentación, regalos, juguetes electrónicos y teléfonos móviles. Este modulo es muy similar al KY-029.

Características del módulo KY-011

Este módulo consta de un LED rojo/verde de cátodo común de 5 mm, una resistencia de 0 Ω y 3 pines. Dado que el voltaje de funcionamiento está entre 2,0 v y 2,5 v, deberemos usar resistencias limitadoras para evitar que se queme cuando se conecte al Arduino.

  • Tipo Led : bicolor cátodo común 5 mm
  • Voltaje de funcionamiento: 2 V a 2.5 V
  • Corriente: 10mA
  • Angulo de visión: 150°
  • Longitud de onda: 571nm a 644 nm
  • Intensidad luminosa: 20-40 y 40-80 MCD
  • Color: Rojo y Verde
  • Dimensiones: 40 mm ,15 mm y 7 mm
  • Peso: 1 gr

Conectar el módulo KY-011 con Arduino

Conecte el pin verde (G) de la placa al pin 10 del Arduino, el pin rojo (R) al pin 11. Por último, conecte el pin de tierra (-) a GND.

Usaremos un par de resistencias entre la placa y el Arduino para evitar quemar el LED.

Conexión del módulo KY-011 a la placa Arduino

Código

El siguiente código de Arduino alternará gradualmente entre el color rojo y el verde.

int PinRojo = 11;
int PinVerde = 10;
int val;
void setup(){
  pinMode(PinRojo, OUTPUT);
  pinMode(PinVerde, OUTPUT);
}
void loop(){
  for(val = 255; val > 0; val--) {
    analogWrite(PinRojo, val);
    analogWrite(PinVerde, 255 - val);
    delay(15);
  }
  for(val = 0; val < 255; val++) {
    analogWrite(PinRojo, val);
    analogWrite(PinVerde, 255 - val);
    delay(15);
  }
}

  • Referencia
    KY-011
