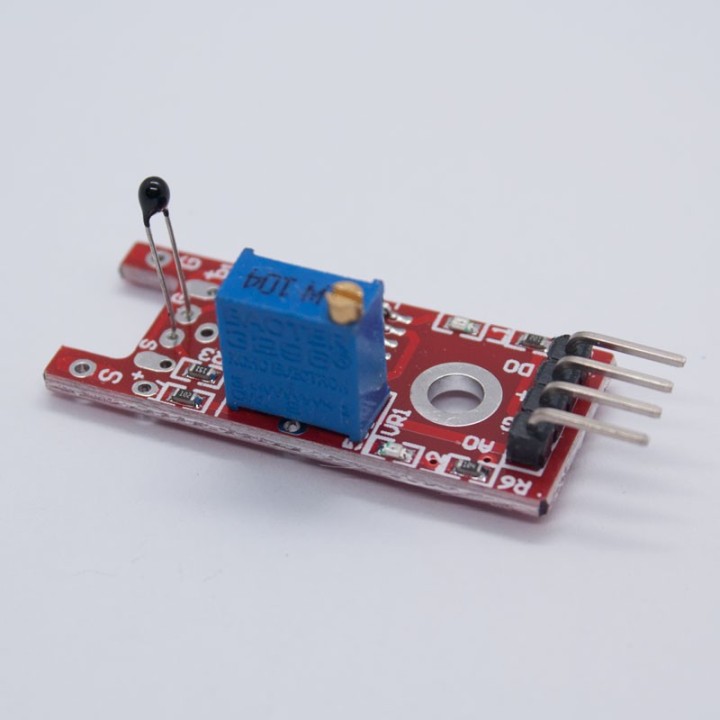

Módulo KY-028 Sensor de Temperatura Digital

Referencia: KY-028
1,90 €
IVA incluido

El sensor de temperatura digital KY-028 mide los cambios de temperatura en función de la resistencia del termistor. Este módulo tiene salidas digitales y analógicas, hay un potenciómetro para ajustar el umbral de detección en la interfaz digital.

Compatible con Arduino, Raspberry Pi, ESP32 y otros microcontroladores.



Pago seguro Garantía de compra segura



Envío gratis Por compras superiores a 120,00 €

Utilizamos cookies propias y de terceros para optimizar tu visita. No utilizamos cookies para recoger información de carácter personal. Más información
Aceptar

Nuestra política de privacidad

Nuestra Política de Privacidad explica nuestros principios en cuanto a la recopilación, el procesamiento y el almacenamiento de su información. Esta política explica específicamente cómo utilizamos las cookies, así como las opciones que tiene para controlarlas.

  • 1 ¿Qué son las cookies?

    Las cookies son pequeños fragmentos de datos almacenados en archivos de texto que se guardan en su ordenador u otro dispositivo al cargar sitios web en un navegador. Se utilizan ampliamente para recordarle a usted y sus preferencias, ya sea en una sola visita o en varias visitas repetidas.

  • 2 Cómo utilizamos las cookies

    Utilizamos cookies para diversos fines. Algunas son necesarias por razones técnicas; otras permiten una experiencia personalizada tanto para visitantes como para usuarios registrados; y otras permiten mostrar publicidad de redes de terceros seleccionadas.

  • 3 Control de cookies

    Los visitantes pueden desear restringir el uso de cookies o impedir su instalación por completo. Si desactiva las cookies, tenga en cuenta que algunas funciones de nuestro servicio podrían no funcionar correctamente.

  • 4 Información que recopilamos

    Solo recopilamos información sobre usted si tenemos un motivo para hacerlo, por ejemplo, para brindar nuestros servicios, comunicarnos con usted o mejorar nuestros servicios.

Nos comprometemos a mantener la confianza de los visitantes de nuestro sitio web. No recopilamos, vendemos, alquilamos ni intercambiamos listas de correo electrónico ni ningún otro dato con otras empresas. Consulte nuestra página de Política de Privacidad para obtener información detallada sobre cuándo y por qué recopilamos su información personal, cómo la usamos, las condiciones limitadas bajo las cuales podemos divulgarla a otros y cómo la mantenemos segura.

Podemos modificar la Política de Cookies y Privacidad ocasionalmente. Esta política entró en vigor el 24 de mayo de 2018.

Aceptar Rechazar cookies

¿Qué es?

El Modulo KY-028 Sensor Temperatura Digital los permite medir la temperatura a través de un termistor NTC, en el cual el proceso de acondicionamiento de los datos le permitirá al sensor adecuar una señal de trabajo operable. Esta construido de un termistor NTC, un comparador LM393, dos led indicadores, un potenciometro.

¿Para qué sirve?

Se puede utilizar el Modulo KY-028 Sensor Temperatura Digital para medir la temperatura ambiente, para la activación o desactivación de un sistema de un proceso, el monitoreo y el control de temperatura.

Características del módulo KY-028

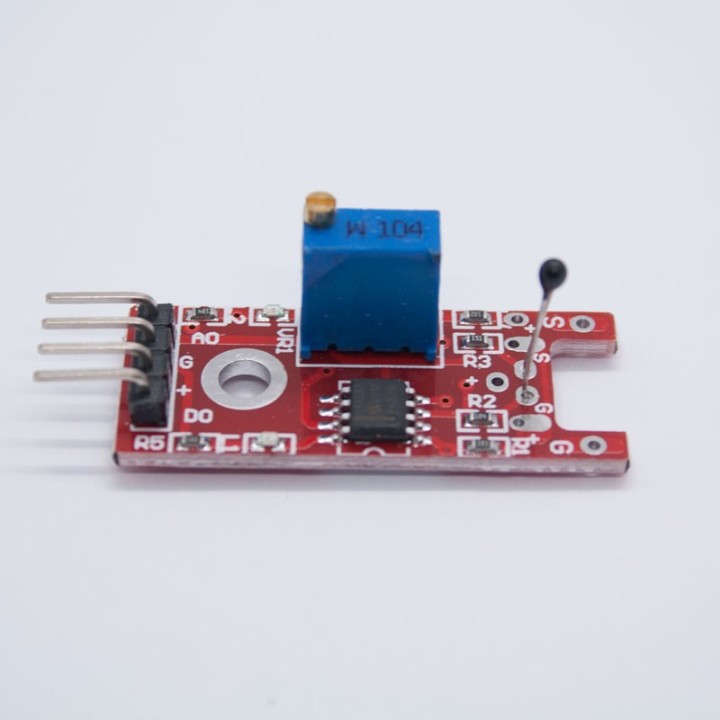

Este módulo consta de un termistor NTC, un comparador diferencial dual LM393, un potenciómetro de ajuste de 3296 W, 6 resistencias, 2 LED y 4 pines. El módulo cuenta con salidas analógicas y digitales.

  • Voltaje de funcionamiento: 3.3 Volts a 5 Volts
  • Rango de medición de temperatura: -55 °C / + 125 °C
  • Tipo de Salida: Analógica y Digital
  • LED1: muestra que el sensor está recibiendo energía
  • LED2: muestra que la temperatura esta dentro del intervalo del comparador
  • Dimensiones: 38 x 15 x 14 mm
  • Peso: 3 g

Diagrama de conexión con Arduino

Conecte la salida analógica de la placa (A0) al pin A0 del Arduino y la salida digital (D0) al pin 3.

Conecte la línea de alimentación (+) y tierra (G) a 5V y GND respectivamente.

Esquema de conexión del sensor KY-028 con Arduino

Código

Cuando se alcanza el umbral de temperatura, la interfaz digital enviará una señal ALTA encendiendo el LED en el Arduino (pin 13). Gire el potenciómetro en sentido horario para aumentar el umbral de detección y en sentido antihorario para disminuirlo.

La interfaz analógica devuelve un valor numérico que depende de la temperatura y la posición del potenciómetro.

Dado que el pin de salida analógica está conectado directamente al potenciómetro, no es posible usar la ecuación de Steinhart-Hart para calcular la temperatura como hicimos con el KY-013 , solo podemos usar este valor para medir cambios relativos en la temperatura.

int led = 13; // Pin del LED de Arduino
int digitalPin = 2;
int analogPin = A0;
int digitalVal;
int analogVal;
void setup(){
  pinMode(led, OUTPUT);
  pinMode(digitalPin, INPUT);
  //pinMode(analogPin, OUTPUT);
  Serial.begin(9600);
}
void loop(){
  digitalVal = digitalRead(digitalPin); // lectura del valor digital
  if(digitalVal == HIGH) {
    digitalWrite(led, HIGH); // encender el LED de Arduino
  }else{
    digitalWrite(led, LOW); // apagar el LED de Arduino
  }
  analogVal = analogRead(analogPin); // valor analogico
  Serial.println(analogVal); // Mostrar el valor por el monitor serial
  delay(100);
}

¿Qué es un termistor NTC?

Es un componente electrónico de coeficiente de temperatura negativo, eso significa que cuando la temperatura aumenta la resistencia disminuye, también existen termistores PTC que son de coeficiente de temperatura positivo y significa que cuando la temperatura aumenta la resistencia también.

  • Referencia
    KY-028
