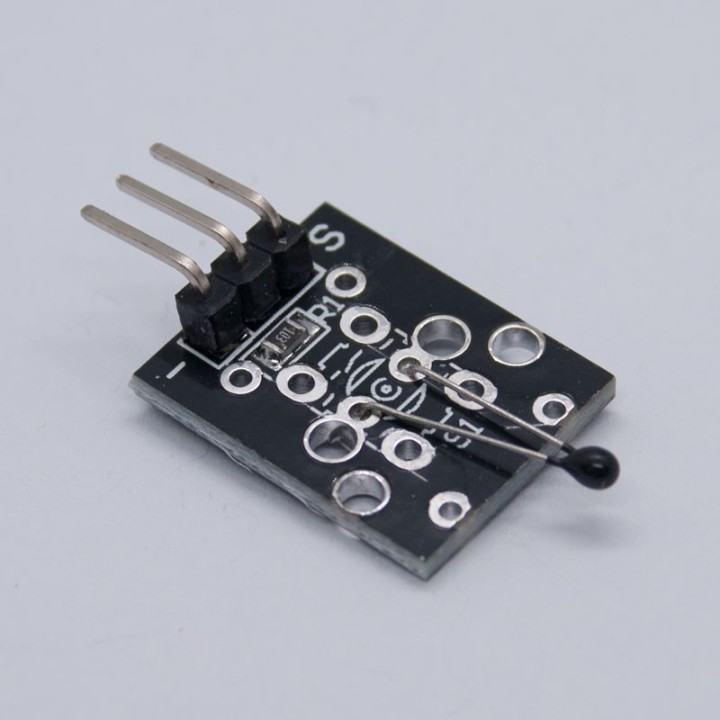

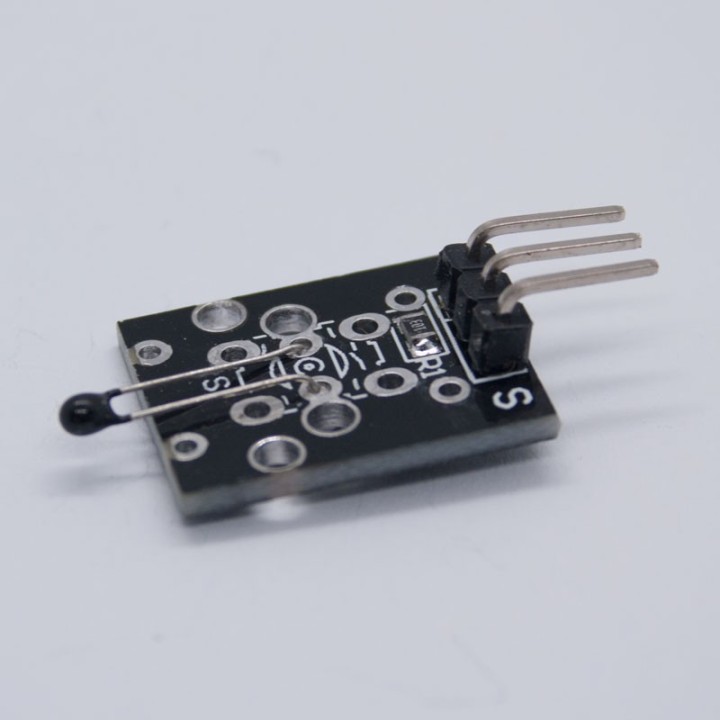

Sensor Temperatura Analógica, módulo KY-013

Referencia: KY-013
1,00 €
IVA incluido

El Modulo KY-013 es un sensor de temperatura analógico que consta de un termistor NTC y una resistencia de 10 kΩ, capaz de medir temperatura ambiente de -55°C a +125°C con una precisión de ±0.5°C.

El módulo de sensor de temperatura analógico KY-013 puede medir la temperatura ambiente en función de la resistencia del termistor en la placa.

Compatible con plataformas electrónicas populares como Arduino y ESP32.



Pago seguro Garantía de compra segura



Envío gratis Por compras superiores a 120,00 €

Utilizamos cookies propias y de terceros para optimizar tu visita. No utilizamos cookies para recoger información de carácter personal. Más información
Aceptar

Nuestra política de privacidad

Nuestra Política de Privacidad explica nuestros principios en cuanto a la recopilación, el procesamiento y el almacenamiento de su información. Esta política explica específicamente cómo utilizamos las cookies, así como las opciones que tiene para controlarlas.

  • 1 ¿Qué son las cookies?

    Las cookies son pequeños fragmentos de datos almacenados en archivos de texto que se guardan en su ordenador u otro dispositivo al cargar sitios web en un navegador. Se utilizan ampliamente para recordarle a usted y sus preferencias, ya sea en una sola visita o en varias visitas repetidas.

  • 2 Cómo utilizamos las cookies

    Utilizamos cookies para diversos fines. Algunas son necesarias por razones técnicas; otras permiten una experiencia personalizada tanto para visitantes como para usuarios registrados; y otras permiten mostrar publicidad de redes de terceros seleccionadas.

  • 3 Control de cookies

    Los visitantes pueden desear restringir el uso de cookies o impedir su instalación por completo. Si desactiva las cookies, tenga en cuenta que algunas funciones de nuestro servicio podrían no funcionar correctamente.

  • 4 Información que recopilamos

    Solo recopilamos información sobre usted si tenemos un motivo para hacerlo, por ejemplo, para brindar nuestros servicios, comunicarnos con usted o mejorar nuestros servicios.

Nos comprometemos a mantener la confianza de los visitantes de nuestro sitio web. No recopilamos, vendemos, alquilamos ni intercambiamos listas de correo electrónico ni ningún otro dato con otras empresas. Consulte nuestra página de Política de Privacidad para obtener información detallada sobre cuándo y por qué recopilamos su información personal, cómo la usamos, las condiciones limitadas bajo las cuales podemos divulgarla a otros y cómo la mantenemos segura.

Podemos modificar la Política de Cookies y Privacidad ocasionalmente. Esta política entró en vigor el 24 de mayo de 2018.

Aceptar Rechazar cookies

¿Qué es Sensor de temperatura Módulo KY-013 ?

El Modulo KY-013 es un sensor de temperatura analógico que consta de un termistor NTC y una resistencia de 10 kΩ, capaz de medir temperatura ambiente de -55°C a +125°C con una precisión de ±0.5°C.

¿Para qué sirve el Sensor de temperatura Módulo KY-013 ?

El Modulo KY-013 es un sensor de temperatura utilizado en diversos proyectos de electrónica aplicados por ejemplo a la de jardinería, sistemas de alarmas, termostatos, control y monitorio de temperatura. Te recomendamos también revisar el KY-028. para registro de datos en temperatura de forma digital.

Características del módulo KY-013

Este módulo consta de un termistor NTC, una resistencia de 10 kΩ y 3 pines. La resistencia del termistor varía según la temperatura ambiente. El valor de la resistencia se puede utilizar para calcular la temperatura real.

  • Voltaje de funcionamiento: 5 V
  • Rango de medición de temperatura: -55 ºC a + 125 ºC
  • Precisión de la medición: ± 0.5 ° C
  • Dimensiones: 22 mm x 15 mm x 9 mm
  • Bajo consumo de energía Peso: 1 g

Conexión del módulo KY-013 con Arduino

Conectar el pin de alimentación del módulo (pin central) y el pin de tierra (-) a 5V y GND en el Arduino respectivamente. Conectar el pin de señal del módulo (S) al pin A0 en el Arduino.

Algunos KY-013 tienen una disposición de clavijas diferente. Comprueba tu placa antes de conectarte.

Conexión del módulo KY-013 con la placa Arduino

Código:

El siguiente código derivará la temperatura del termistor utilizando la ecuación de Steinhart-Hart. El código devolverá la temperatura en Celsius.

int SensorPin = A0;
int Vo;
float R1 = 10000;
float logR2, R2, T;
float c1 = 0.001129148, c2 = 0.000234125, c3 = 0.0000000876741;
void setup() {
  Serial.begin(9600);
}
void loop() {
  Vo = analogRead(SensorPin);
  R2 = R1 * (1023.0 / (float)Vo - 1.0); //Calcular la resistencia
  logR2 = log(R2);
  T = (1.0 / (c1 + c2*logR2 + c3*logR2*logR2*logR2)); // Temperatura en ºK
  T = T - 273.15; //pasar a ºC
  // T = (T * 9.0)/ 5.0 + 32.0; //pasar de ºC a ºF
  Serial.print("Temperatura: ");
  Serial.print(T);
  Serial.println(" C");
  delay(500);
}

  • Referencia
    KY-013
