• Módulo KY-021 Sensor Interruptor Magnético
  • Módulo KY-021 Sensor Interruptor Magnético

Módulo KY-021 Sensor Interruptor Magnético

Referencia: KY-021
1,50 €
IVA incluido

El módulo del interruptor de láminas magnéticas KY-021 es un interruptor que normalmente está abierto y se cierra cuando se expone a un campo magnético, enviando una señal digital. Comúnmente utilizado en sistemas mecánicos como sensores de proximidad.

Compatible con Arduino, Raspberry Pi, ESP32 y otros microcontroladores.



Pago seguro Garantía de compra segura



Envío gratis Por compras superiores a 120,00 €

Utilizamos cookies propias y de terceros para optimizar tu visita. No utilizamos cookies para recoger información de carácter personal. Más información
Aceptar

Nuestra política de privacidad

Nuestra Política de Privacidad explica nuestros principios en cuanto a la recopilación, el procesamiento y el almacenamiento de su información. Esta política explica específicamente cómo utilizamos las cookies, así como las opciones que tiene para controlarlas.

  • 1 ¿Qué son las cookies?

    Las cookies son pequeños fragmentos de datos almacenados en archivos de texto que se guardan en su ordenador u otro dispositivo al cargar sitios web en un navegador. Se utilizan ampliamente para recordarle a usted y sus preferencias, ya sea en una sola visita o en varias visitas repetidas.

  • 2 Cómo utilizamos las cookies

    Utilizamos cookies para diversos fines. Algunas son necesarias por razones técnicas; otras permiten una experiencia personalizada tanto para visitantes como para usuarios registrados; y otras permiten mostrar publicidad de redes de terceros seleccionadas.

  • 3 Control de cookies

    Los visitantes pueden desear restringir el uso de cookies o impedir su instalación por completo. Si desactiva las cookies, tenga en cuenta que algunas funciones de nuestro servicio podrían no funcionar correctamente.

  • 4 Información que recopilamos

    Solo recopilamos información sobre usted si tenemos un motivo para hacerlo, por ejemplo, para brindar nuestros servicios, comunicarnos con usted o mejorar nuestros servicios.

Nos comprometemos a mantener la confianza de los visitantes de nuestro sitio web. No recopilamos, vendemos, alquilamos ni intercambiamos listas de correo electrónico ni ningún otro dato con otras empresas. Consulte nuestra página de Política de Privacidad para obtener información detallada sobre cuándo y por qué recopilamos su información personal, cómo la usamos, las condiciones limitadas bajo las cuales podemos divulgarla a otros y cómo la mantenemos segura.

Podemos modificar la Política de Cookies y Privacidad ocasionalmente. Esta política entró en vigor el 24 de mayo de 2018.

Aceptar Rechazar cookies

¿Que es?

El módulo KY-021 es un sensor interruptor magnético que te permitirá detectar campos magnéticos de una forma rápida, fácil y eficiente, por medio de su mini lámina magnética que viene incorporada al modulo. Esta lámina magnética se encuentra comúnmente abierta (CA) y al detectar un campo magnético se cierra, permitiendo el paso del voltaje.

¿Para que sirve?

El KY-021 contiene una resistencia de 10 kΩ y una pequeña lengüeta magnética que comúnmente es utilizado en sistemas mecánicos como sensores de proximidad o como interruptor digital magnético. Este modulo es compatible con plataformas electrónicas populares como Arduino, Teensy, Raspberry Pi y ESP8266.

Características del módulo KY-021

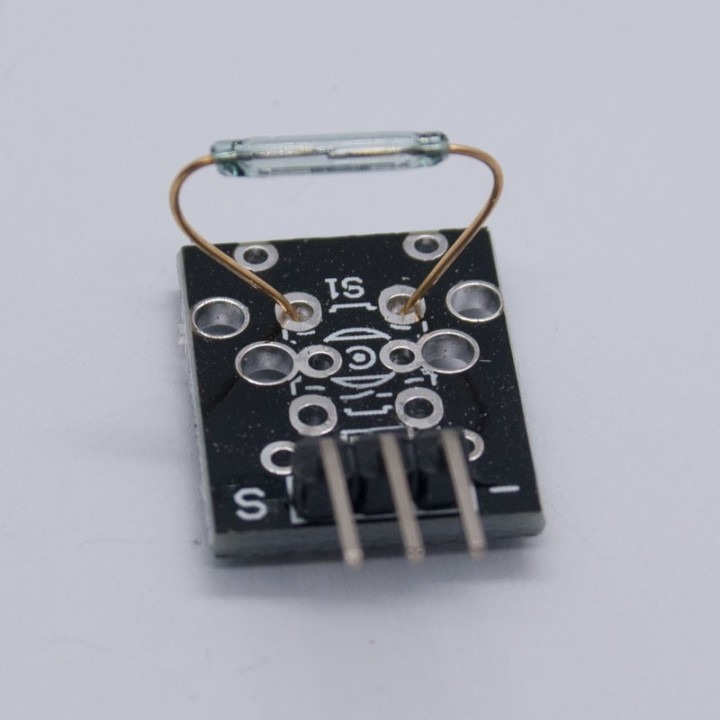

Este módulo consta de un pequeño interruptor de láminas accionado por un campo magnético, una resistencia de 10 kΩ y 3 pines.

  • Tipo: Sensor Interruptor Magnético
  • Numero de modelo: KY-021
  • Voltaje de funcionamiento: 3.3 V a 5 V
  • Tipo de salida: Digital
  • Dimensiones: 21 mm x 15 mm x 9 mm
  • Peso: 2 g

Conexión del módulo KY-021 con Arduino

Conecte lel pin de alimentación del módulo (central) y tierra (-) a +5 y GND respectivamente. Conecte la señal (S) al pin 2 del Arduino.

Conexión del módulo KY-021 con la placa Arduino

Código

El siguiente código encenderá el LED del pin 13 en el Arduino cuando el módulo detecte un campo magnético. Coloque un imán cerca del módulo para activar el interruptor de láminas.

int led = 13;
int reelSwitch = 2;
int switchState;
void setup(){
  pinMode (led, OUTPUT);
  pinMode (reelSwitch, INPUT);
}
void loop(){
  switchState = digitalRead(reelSwitch);
  if (switchState == HIGH){
    digitalWrite(led, LOW);
  }else{
    digitalWrite(led, HIGH);
  }
}

  • Referencia
    KY-021
