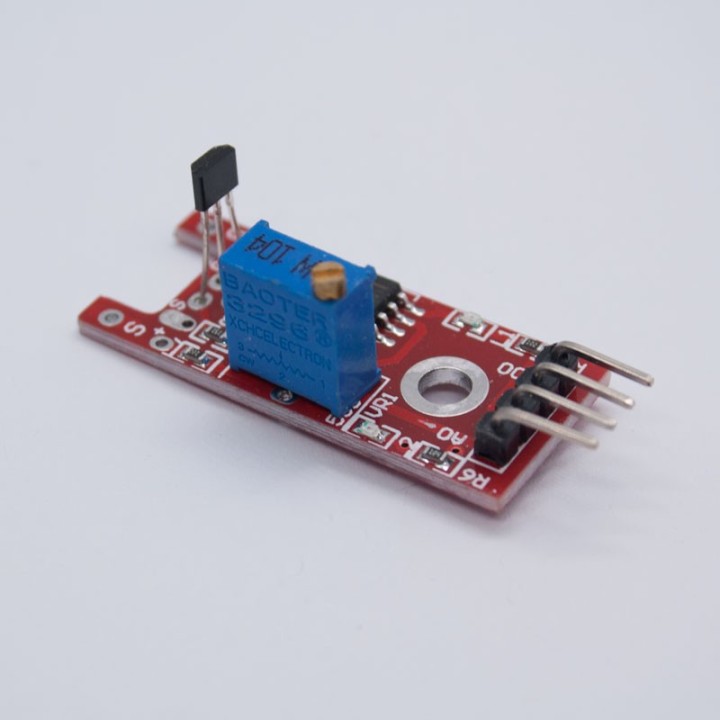

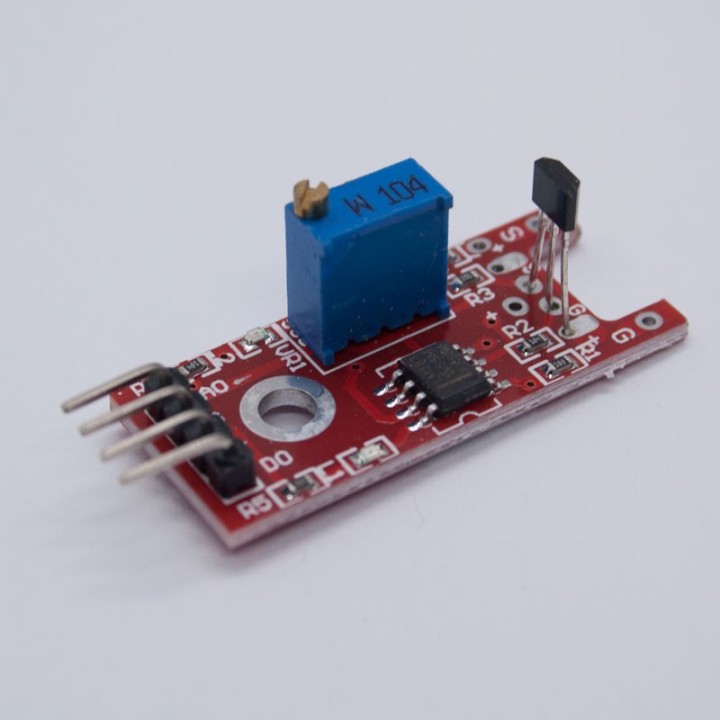

Módulo KY-024 Sensor de Campo Magnético

Referencia: KY-024
1,90 €
IVA incluido

El sensor Hall magnético lineal KY-024 reacciona en presencia de un campo magnético. Tiene un potenciómetro para ajustar la sensibilidad del sensor y proporciona salidas tanto analógicas como digitales.

La salida digital actúa como un interruptor que se encenderá/apagará cuando haya un imán cerca, similar al KY-003 . Por otro lado, la salida analógica puede medir la polaridad y la fuerza relativa del campo magnético.

Compatible con plataformas electrónicas populares como Arduino, Raspberry Pi, Esp32, Teensy y otras.



Pago seguro Garantía de compra segura



Envío gratis Por compras superiores a 120,00 €

Utilizamos cookies propias y de terceros para optimizar tu visita. No utilizamos cookies para recoger información de carácter personal. Más información
Aceptar

Nuestra política de privacidad

Nuestra Política de Privacidad explica nuestros principios en cuanto a la recopilación, el procesamiento y el almacenamiento de su información. Esta política explica específicamente cómo utilizamos las cookies, así como las opciones que tiene para controlarlas.

  • 1 ¿Qué son las cookies?

    Las cookies son pequeños fragmentos de datos almacenados en archivos de texto que se guardan en su ordenador u otro dispositivo al cargar sitios web en un navegador. Se utilizan ampliamente para recordarle a usted y sus preferencias, ya sea en una sola visita o en varias visitas repetidas.

  • 2 Cómo utilizamos las cookies

    Utilizamos cookies para diversos fines. Algunas son necesarias por razones técnicas; otras permiten una experiencia personalizada tanto para visitantes como para usuarios registrados; y otras permiten mostrar publicidad de redes de terceros seleccionadas.

  • 3 Control de cookies

    Los visitantes pueden desear restringir el uso de cookies o impedir su instalación por completo. Si desactiva las cookies, tenga en cuenta que algunas funciones de nuestro servicio podrían no funcionar correctamente.

  • 4 Información que recopilamos

    Solo recopilamos información sobre usted si tenemos un motivo para hacerlo, por ejemplo, para brindar nuestros servicios, comunicarnos con usted o mejorar nuestros servicios.

Nos comprometemos a mantener la confianza de los visitantes de nuestro sitio web. No recopilamos, vendemos, alquilamos ni intercambiamos listas de correo electrónico ni ningún otro dato con otras empresas. Consulte nuestra página de Política de Privacidad para obtener información detallada sobre cuándo y por qué recopilamos su información personal, cómo la usamos, las condiciones limitadas bajo las cuales podemos divulgarla a otros y cómo la mantenemos segura.

Podemos modificar la Política de Cookies y Privacidad ocasionalmente. Esta política entró en vigor el 24 de mayo de 2018.

Aceptar Rechazar cookies

¿Qué es?

El módulo KY-024 Sensor de Campo Magnético Lineal se activa cuando detecta un campo magnético proveniente de un imán natural o de algún material ferromagnético, sus principales partes son un potenciometro para ajustar la sensibilidad y un sensor de Efecto Hall Lineal . Así mismo en su salida los da como resultado señales analógicas y digitales. El sensor de campo magnético se compone de un circuito integrado 49E, comparador voltaje LM393, dos leds, seis resistencias y un header macho de ángulo de 4 pines.

¿Para qué sirve?

Una aplicación típica del Sensor de Campo Magnético KY-024 es que se puede utilizar para el realizar el cálculo de la velocidad de un mecanismo en rotación o como un interruptor de proximidad. También hay sensores de tipo interruptor, que están limitados a solo intervenir para alcanzar un umbral de intensidad (ver KY003) y, por lo tanto, proporcionan solo un estado de encendido / apagado de salida.

Características del módulo KY-024

Este módulo consta de un sensor de efecto Hall lineal, un comparador diferencial doble LM393, un potenciómetro, 2 LED, 6 resistencias y 4 pines.

  • Voltaje de alimentación: 3.3 a 5 V
  • Comparador de salida de corriente: 16 mA
  • Tipo de Salida: Digital y Analógica
  • Temperatura de operación: – 40 °C a 85 °C
  • Dimensiones: 40mm x 26mm x 32 mm
  • Peso: 4 g

Diagrama de conexión del módulo KY-024 con Arduino.

Conecte la línea de alimentación (+) y tierra (G) de la placa a 5V y GND en el Arduino respectivamente.

Conecte el pin de señal digital (D0) al pin 3 y el pin de señal analógica (A0) al pin A0 en el Arduino.

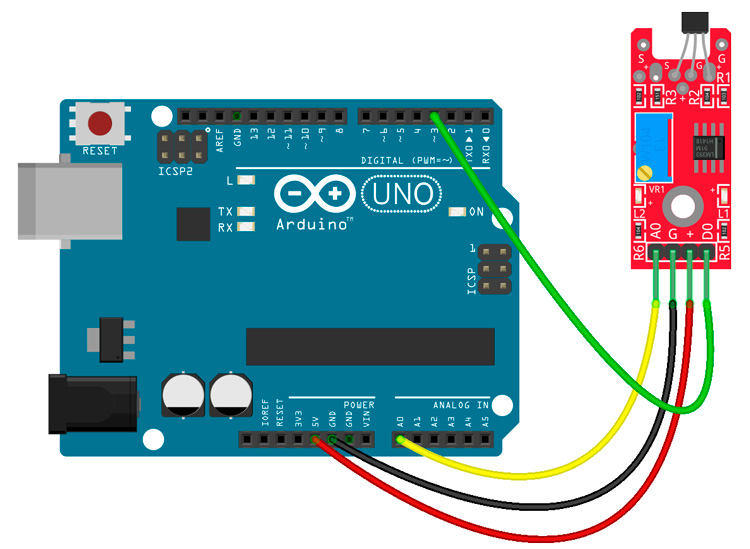

Conexión del sensor KY-024 con Arduino

Código

El siguiente código leerá el valor digital y analógico en el módulo. La lectura digital encendera el LED de la placa Arduino en el momento que detecte un campo magnético. Mientras que el valor analógico, observaremos que disminuira o aumentara dependiendo de la intensidad y polaridad del campo magnetico.

int led = 13 ; // LED de arduino
int PinDigital = 3;
int PinAnalogico = A0;
int ValorDigital;
int ValorAnalogico;
void setup (){
  pinMode (led, OUTPUT);
  pinMode (PinDigital, INPUT);
  Serial.begin(9600);
}
void loop (){
  ValorDigital = digitalRead(PinDigital);
  if (ValorDigital == HIGH){
    digitalWrite (led, HIGH);
  }else{
    digitalWrite (led, LOW);
  }
  ValorAnalogico = analogRead(PinAnalogico);
  Serial.println(ValorAnalogico);
  delay(100);
}

  • Referencia
    KY-024
