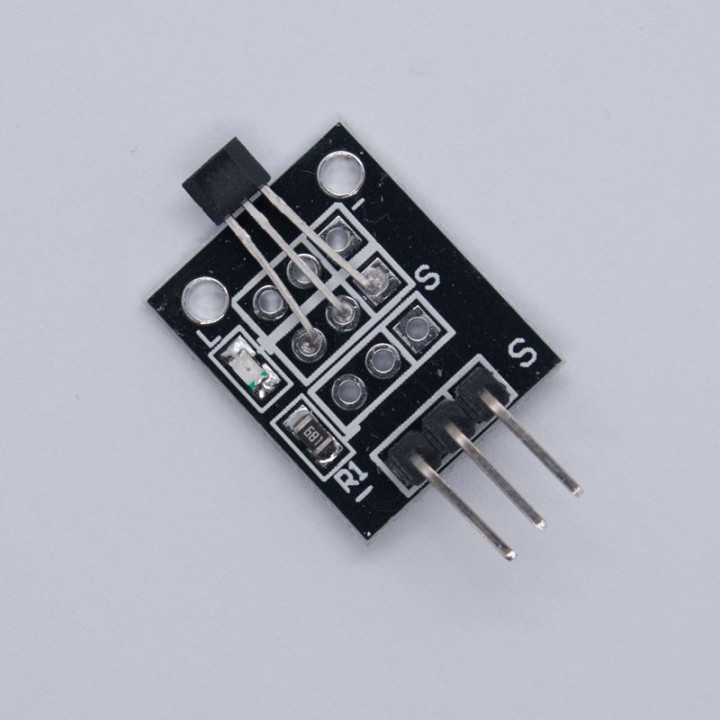

Sensor KY-003 módulo de campo magnético efecto Hall

Referencia: KY-003
1,80 €
IVA incluido

El sensor de efecto Hall permite detectar la presencia del campo magnético provocadas por un imán. Típicamente utilizado como final de carrera o para contar pulsos en piezas giratorias. El sensor está basado en el conmutador de efecto-hall 3144EU e incorpora una resistencia y un LED para indicar la presencia del campo magnético.

El módulo Sensor Magnético Hall KY-003 es un interruptor que reacciona ante la presencia de un campo magnético, encendiéndose o apagándose.

Compatible con microcontroladores populares como Arduino, Raspberry Pi y ESP32.



Pago seguro Garantía de compra segura



Envío gratis Por compras superiores a 120,00 €

Utilizamos cookies propias y de terceros para optimizar tu visita. No utilizamos cookies para recoger información de carácter personal. Más información
Aceptar

Nuestra política de privacidad

Nuestra Política de Privacidad explica nuestros principios en cuanto a la recopilación, el procesamiento y el almacenamiento de su información. Esta política explica específicamente cómo utilizamos las cookies, así como las opciones que tiene para controlarlas.

  • 1 ¿Qué son las cookies?

    Las cookies son pequeños fragmentos de datos almacenados en archivos de texto que se guardan en su ordenador u otro dispositivo al cargar sitios web en un navegador. Se utilizan ampliamente para recordarle a usted y sus preferencias, ya sea en una sola visita o en varias visitas repetidas.

  • 2 Cómo utilizamos las cookies

    Utilizamos cookies para diversos fines. Algunas son necesarias por razones técnicas; otras permiten una experiencia personalizada tanto para visitantes como para usuarios registrados; y otras permiten mostrar publicidad de redes de terceros seleccionadas.

  • 3 Control de cookies

    Los visitantes pueden desear restringir el uso de cookies o impedir su instalación por completo. Si desactiva las cookies, tenga en cuenta que algunas funciones de nuestro servicio podrían no funcionar correctamente.

  • 4 Información que recopilamos

    Solo recopilamos información sobre usted si tenemos un motivo para hacerlo, por ejemplo, para brindar nuestros servicios, comunicarnos con usted o mejorar nuestros servicios.

Nos comprometemos a mantener la confianza de los visitantes de nuestro sitio web. No recopilamos, vendemos, alquilamos ni intercambiamos listas de correo electrónico ni ningún otro dato con otras empresas. Consulte nuestra página de Política de Privacidad para obtener información detallada sobre cuándo y por qué recopilamos su información personal, cómo la usamos, las condiciones limitadas bajo las cuales podemos divulgarla a otros y cómo la mantenemos segura.

Podemos modificar la Política de Cookies y Privacidad ocasionalmente. Esta política entró en vigor el 24 de mayo de 2018.

Aceptar Rechazar cookies

¿Qué es el Sensor Magnético KY-003?

El Sensor Magnético KY-003 es un módulo que integra un sensor magnético de Efecto Hall con salida digital. Permite detectar de forma fácil, rápida y precisa campos magnéticos producidos cerca de sensor.

¿Para qué sirve el Sensor Magnético KY-003?

Es muy útil en proyectos de electrónica, robótica y automatización, por ejemplo: para medir posiciones sin tener contacto o un contador de ciclos. Es muy común verlos en aplicaciones como velocímetros sobre todo en bicicletas.

Características del módulo KY-003

Este módulo consta de un interruptor de efecto Hall 3144EUA-S, una resistencia de 680 Ω, un LED y 3 pines de cabecera macho.

  • Voltaje de funcionamiento: 3.3V a 5V
  • Consumo de Corriente:
    • Reposo: 3 mA
    • Funcionamiento: 8mA
  • Tipo: Sensor magnético de (Efecto Hall)
  • Transistor del sensor: 3144
  • Señal de salida: Digital
  • Rango de temperatura de funcionamiento: -25 °C a 85 °C
  • Dimensiones 18mm x 15mm
  • Peso: 1 g

Conexiones del módulo KY-003 con Arduino

Pin S de KY-003 al pin digital 3 del Arduino. Pin central (línea de alimentación) de KY-003 al +5V de Arduino. Pin – de KY-003 a GND de Arduino.

Conexión del módulo KY-003 a la placa de Arduino

Código

El siguiente código se encenderá el LED en el pin 13 cuando coloque un imán cerca del módulo.

int led = 13;
int sensor = 3;
int val;
void setup(){
  pinMode(led, OUTPUT);
  pinMode(sensor, INPUT);
}
void loop(){
  val = digitalRead(sensor);
  if(val == LOW){
    digitalWrite(led, HIGH);
  }else{
    digitalWrite(led, LOW);
  }
}

  • Referencia
    KY-003
